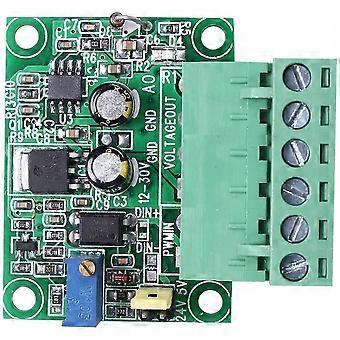

Konvertera 0-100 % PWM digital signal till analog signal Den inmatade digitala signalen kan vara en 0-100 % PWM-signal vid 3,3 V eller 5 V eller 24 V-nivå. Utgående analog signal kan vara 0-10V spänning eller 0-5V spänning. Enligt olika in- och utsignaler Används ofta i PLC; Signalgränssnittsväxling av ett enda chip eller annat industriellt styrkort. PWM-signalens mottagningsfrekvensområde: 100HZ-3KHZ. Det rekommenderas att 1KHZ-3KHZ. PWM-signaler med andra frekvenser kan också anpassas. PWM-signalens ingångsnivåområde: När -till-värdet är 4.5V till 10V, sätts bygeln in på 5V. Denna typ av nivåsignal är främst för det konventionella industriella styrkortet (t.ex. MACH3-kort), 5V CPU-gränssnitt. , När -till-värdet är 12 till 24V sätts bygeln in vid 24V. Denna typ av nivåsignal är främst avsedd för det konventionella PLC-gränssnittet. När det anpassade -till-värdet är 3.3V sätts bygeln in på 24V. Denna typ av nivåsignal är huvudsakligen för mikrokontrollergränssnittet på 3,3V-nivå. Nivån på 3,3V ska anpassas. Analoga spänningsutgångsparametrar, följande är utgången 0-10V spänning för att illustrera. Efter påslagning, när det inte finns någon insignal, är utgången 0V, och det finns utgång när det finns ingång. Denna PWM-signal är 0-10V modul, linjäriteten är lämplig för allmänna tillfällen. Om kravet på linjäritet är mycket högt kan du kontrollera om en annan funktion i butiken är lämplig. Frekvensomvandlingsspänning (0-10KHZ till 0-10V): Denna modell -10K10V, denna linjäritet är högre. Effektingång: 15V-30V. (Krav på strömförsörjning: 100MA Låg uteffekt. Cirka 10 mA Montering fast: 4 st M3 skruvhål. Färg: grön Material: plast paketets innehåll: 1 x PWM till spänningsmodul Endast ovanstående paketinnehåll, andra produkter ingår inte. Notera: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den äkta varan. Det tillåtna mätfelet är +/- 1-3 cm.
