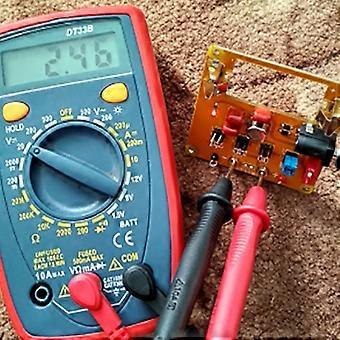

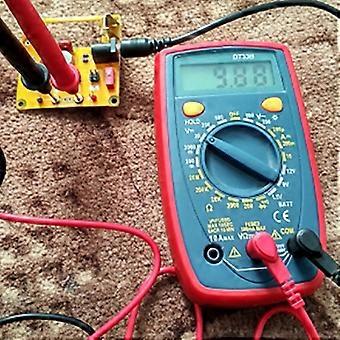

AD584 är en åttastifts precisionsspänningsreferens, en programmerbar fyra vanliga utspänningar: 10 000 V, 7 500 V, 5 000 V och 2 500 V. Enheten använder trimningsteknik för att justera de stiftprogrammerbara utgångsnivåerna och temperaturkoefficienterna, för att få den mest flexibla referensspänningskällan med ett chip och hög precision. AD584 rekommenderas som en extern referensspänningskälla för 12 eller 14 bitars digital till analog () / analog till digital (ADC) omvandlares referensspänningskälla, och dess prestanda är vanligtvis den fristående standardreferensen. Ombord på 15 V-batteriet vet vi att batteriet har det lägsta bruset så att det kan mata ut orörd, stabil spänning för att ge en tillförlitlig. Kortet har fyra programmeringsterminaler, som var och en motsvarar en utspänning, kortslutning genom kortslutning av motsvarande kopplingsplint för att ge motsvarande spänning. Eftersom AD584-programmeringsstiften vid programmering påverkar dess kortslutning utgångsspänningen, för att minska kortslutningsresistansen, två terminaler parallellt. Alternativa brytarterminaler fördelar är mer tillförlitliga och flexibla, kortslutningsmotståndet kan vara mindre. Temperaturkoefficient: 5 ppm / Celsius (maximalt, 0 Celsius till 70 Celsius, AD584L) 15 ppm / Celsius (maximalt, -55 Celsius till + 125 Celsius, AD584T) Strömförbrukning: Statisk ström: 1 mA (max), låg viloström är perfekt för batteridriven. Lastkapacitet: 10 mA Driftvoltage: 4.5V till 30V, observera att den erforderliga driftvolymentage högre än den programmerade utspänningen Temperaturområde: AD584J / K / L nominellt driftstemperaturområde på 0 Celsius till + 70 Celsius, AD584S / T, med -55 Celsius till + 125 Celsius. Det externa strömförsörjningsgränssnittet, du behöver mer än 11V DC-spänning Referensspänningsutgångsgränssnittet med koppar 2 mm testuttag för enkel kort i pennmultimetern för att mäta eller kalibrera andra instr
