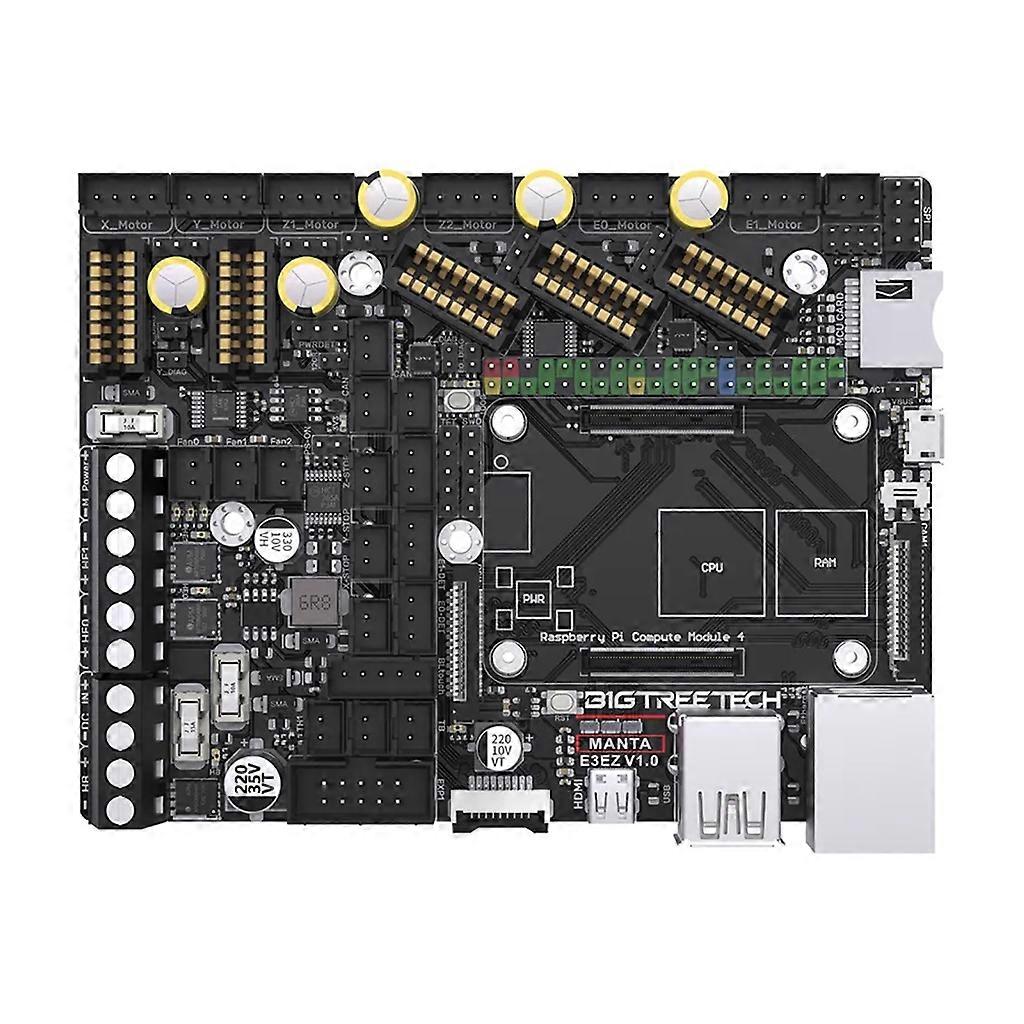

Funktioner: BTB-kontakter används mellan moderkortet och kärnkortet, vilket gör det möjligt att välja mellan andra kärnkortslösningar utöver CM4. MCU-firmware kan uppgraderas via SD-kort, eller använda DFU via Klippers make flash-kommando. Inbyggd DIAG-stift, lätt konfigurerbar med byglar. Inbyggt SPI- och UART-läge för EZ-drivrutin, som kan användas direkt utan bygel. Inbyggt SPI-gränssnitt för anslutning av accelerationssensor för att möjliggöra Klippers ingångsformning. Stöd för återställning av strömavbrott, sensor för filamentrunout, automatisk avstängning, BLTouch, RGB, etc. TPS5450-5A strömförsörjningschip stöder DC12/24V strömingång, strömutgång klassad till 5A max kontinuerlig och 6A max momentan, tillräcklig strömförsörjning för Raspberry Pi. Temperatursensorns gränssnitt använder ett pull-up-motstånd med hög precision. Termistorkretsen är skyddad för att förhindra MCU-skador från kortslutna anslutningar till uppvärmd byggplatta och värmepatroner. 32-bitars 64 MHz ARM Cortex-M0+-serien STM32G0B1RE MCU. Helt ny och hög kvalitet Specifikationer: Storlek: 90,8x120mm MCU:ARM Cortex-M0+ STM32G0B1RE 64MHz Moderkort Spänning: DC12V-DC24V Motorspänning: DC12V-DC56V Logisk spänning: DC 3.3V Värmeanslutning: Uppvärmd byggplatta (HB), värmepatron (HE0, HE1) HB-port Max ström: 10A kontinuerlig, 11A momentan Värmepatron Max ström: 5A kontinuerlig, 6A momentan Fläktport: 3 x CNC, 2 x Alltid på Fläktport Max ström: 1A kontinuerlig, 1,5A momentan Total maxström (värmepatron + drivrutin + alla fläktar): 10A Expansionsport: BLTouch, PS-ON, PWR-DET, Fil-DET, RGB, CAN FD, SPI Motordrivrutin: Stöd EZ5160, EZ2209, EZ2208, EZ2225, EZ2226, EZ2130, EZ6609... Termistor: 3 x 100K NTC PC-anslutning: Micro-USB Not: På grund av problemen med ljuseffekter och fotograferingsvinklar kommer det att finnas vissa toleranser i produkten, vänligen förstå. Tillåt 0-1 cm fel på grund av den manuella mätningen. Förpackningen innehåller: 1 x E3EZ V1.0 moderkort
