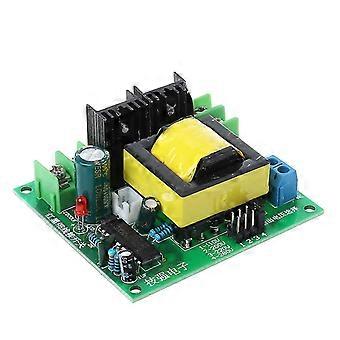

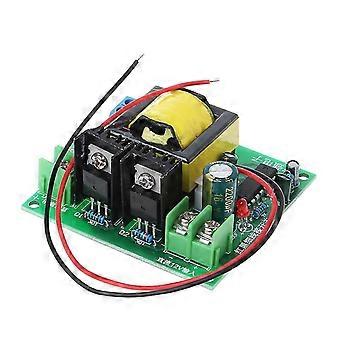

Specifikationer: 1) PCB-storlek: 66 * 61 mm 2) Ingångsspänning: DC12V 3) Utgångsspänning: 110V / 200V / 220V / 280V (markerad på kretskortet. Kan ställas in med bygel ombord) 4) Utgångsvågform: högfrekvent fyrkantvåg eller DC (ofiltrerad) 5) Uteffekt: nominell 150W, Max 200W (När den är högre än 100W, använd kylfläkt) 6) Ström med 12V-gränssnitt (tomgång): 250mA 7) Arbetsfrekvens: 37kHz 8) Inbyggd chip: ST SG3525A eller KA3525, beroende på olika produktionssatser. 9) FET: RU6099R eller DX3205R, beroende på olika produktionssatser. Varningar: 1) Vi rekommenderar att du ansluter till "DC-utgång", eftersom vanliga elektriska enheter använder normal likriktare. Om den är ansluten till "High Frequency AC Output" kommer likriktaren att värmas upp snabbt och skadas, dioden kommer att förstöras. 2) Detta kort har högfrekvent fyrkantsvåg AC-utgång och DC-utgång, så det kan inte driva induktiva elektriska enheter (såsom motor, fläkt, motståndskondensatorvolt nedtrappningsenheter, små LED-lampor, etc) 3) När du är ansluten till små belastningar (telefonladdare, DVD, etc), rekommenderar vi att du ansluter till lägre volymtage utgång, som 200V. 4) När du arbetar med hög belastning (högre än 100W) eller under lång tid, använd större kylfläns och fläkt för kylning. 5) Missta dig inte på polariteten. Behöver tillräckligt stor ström för strömförsörjning och strömkabel. 6) Ingen överbelastning, ingen kortslutning vid utgången. 7) När utgången är högfrekvent och det inte finns någon belastning, kommer testresultatet med en multimeter att vara högre än faktisk. (1A30135-00.jpg) Emballage 1st * DC-AC-omvandlare 12V till 110V 200V 220V 280V AC 150W Inverter Boost Board Transformator Kraft
