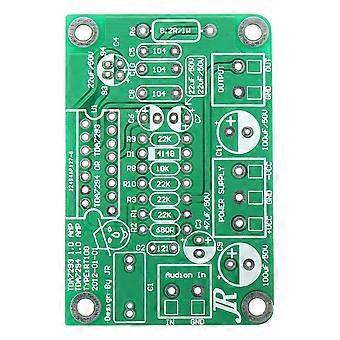

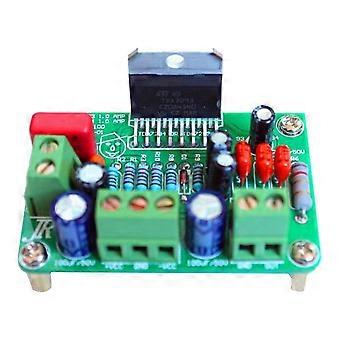

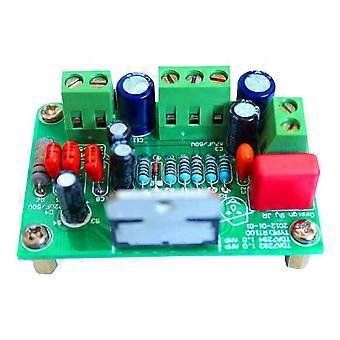

Alla motstånd är 1 % precisionsmetallfilmsmotstånd, kondensatorer för Ruby Fever-kapacitans, polaritet, 1UF-kondensator med tyska WIMA-kondensatorer. Det nya TDA7294-chippet; KB-nivå-kretskort, alla komponenter har markerats på screentrycksplattan, lätt att installera för gör-det-själv-vänner. Likriktarfiltret på framsidan sitter efter strömingången (observera att matningsspänningens polaritet inte kan reverseras, annars brinner chipet!) Till höger om monoutgången. Kortet är lätt kompatibelt med TDA7294-chippet, nyckeln är C4-kondensatorplaceringen, vilket indikeras på kortet, denna design är en viktig funktion hos restaurangkortet. Observera att chipet är anslutet till en negativ spänning i höljet, vänligen isolera väl mellan chipet och kylflänsen, annars kan det lätt uppstå negativ spänning på grund av fel eller annan orsak att IC-kretsen bränns. Kom ihåg! Färg: Grön Material: plast Uteffekt: 80W (ostörningsfri märkeffekt) och 100W effekt (+/- 35V 8 ohm belastning). Lämplig högtalarimpedans 4-8 ohm, kretsen är den officiella standardkretsen, stabil och pålitlig. Matningsspänning: Rekommenderas för dubbel 26V / 100W eller mer toroidtransformator, likriktad till cirka dubbla 35V). Om de två delarna består av dubbelkanalig stereo rekommenderas 200W ringboskap. (DC dubbel 30-40V). Kortkortsstorlek: 40 * 60 * 1,6MM dubbelsidigt ark KB. Obs: reservdelar, behöver självsvetsas. Paketet inkluderar: 1x TDA7294 förstärkarsatser Obs: Ljus och olika displayer kan göra att färgen på objektet på bilden skiljer sig något från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
